HARTING的连通性趋势:形式因素的选择
HARTING表示，连接器的形状对其可用性起着巨大的作用。
在这篇五部分的文章中，德国哈丁加拿大探讨当今工业互联互通的五个主要趋势。第二部分讨论了矩形连接器和圆形连接器之间的变化。
所有连接器都由一对配对(通常称为插头和插座)组成。每一半配备引脚(公)和插座(母)触点。触点由导电金属制成。触点被安置在一个介电绝缘体(通常称为一个插入)。然后，带有触点的插入件被安置在一个保护外壳(罩和外壳)中，以保护电气组件和插入件免受环境损坏和腐蚀。
所有工业连接器都具有这些特征，一般可分为两种基本形状:矩形和圆形。连接器的形状在其可用性中起着巨大的作用。
圆形和矩形连接器的历史
圆形连接器最初是在20世纪30年代开发的，并被美国国防部采用，用于极端苛刻的航空和战术服务应用。这些连接器，连同他们的进化衍生物，通常被称为“军事标准”，“Mil-STD”，“MIL-SPEC”，或“MS”连接器。
今天，除了军事之外，它们还被广泛用于各种工业应用。传统的圆形连接器是通过在插头和插座上穿螺纹使连接器固定。矩形工业连接器是由Wilhelm Harting在1956年发明的，是对圆形MIL-SPEC连接器的直接回应。
矩形连接器在极端恶劣的环境中也能提供同样的可靠性。它们可以紧密地安装在一起，并且通常使用杠杆锁定(尽管也可以使用内部锁定机制)。
小针脚数更适合圆形，而矩形更适合大针脚数
引脚的数量在连接器的尺寸中起着很大的作用。当特定连接点的引脚数较低(3到5个)时，圆形连接器往往较小。随着引脚数的增加，连接器的半径也会增加，使其在各个方向上都变得更大。
相比之下，低引脚数的矩形连接器往往比具有相同引脚数的圆形连接器更大。然而，一旦需要超过五个引脚，矩形连接器就会变小，因为形状可以向一个方向扩展。
如果面板密度很重要，矩形连接器往往会胜出
面板密度指的是连接点之间需要有多紧密。如果应用程序需要在一个小区域内进行许多连接，则需要提供高面板密度的连接器。确定一个特定区域可以容纳多少个连接器意味着要考虑两件事:连接器的大小和连接器周围用于锁定所需的空间。
虽然圆形连接器可能较小，但通常需要额外的空间才能用手将其扭转到空间中。带有双锁存器的矩形连接器可以在面板上彼此相邻放置，从而在特定位置实现更多连接。
圆形连接器是一次性低功耗连接点的理想选择，而矩形连接器是大功率或多用途连接的完美选择
对于某些应用程序，每个连接点需要分开。这可能是因为连接点执行单一的低功耗功能，并连接到不同的外围设备。在这种情况下，M8、M12或M23圆形连接器可以完成工作。
当需要更高的功率时，或者如果工程师想将电源、信号或数据组合在一个连接点上，矩形就会胜出。模块化矩形连接器可以使用现成的模块将电源、信号和数据组合到一个连接器中。
混合圆形连接器确实存在，但它们往往是生产周期较长的定制产品。
特定的环境需要特定的形状

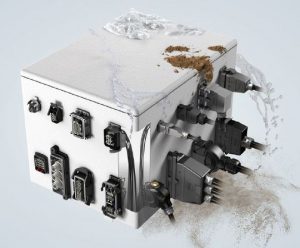

在考虑连接器所处的环境时，连接器的形状可能会发挥意想不到的作用。最明显的例子之一是食品和饮料行业的冲洗环境。
众所周知，食品和饮料加工中的机器必须具有适合高压软管冲洗的部件(IP69K等级)。但是，不能让食物卡在缝隙里。在食品和饮料连接器中，角度是禁忌，因此需要圆形连接器。
连接的未来:正确的形态适用于正确的应用
为应用程序找到正确的连接器并不一定是一个挑战。如果你正在开始一个项目或需要帮助寻找连接器，德国哈丁微软的技术支持团队将提供帮助。
HARTING的矩形和圆形连接器组合意味着无论应用什么，都有来自工业连接领域的世界领导者的解决方案。
为了了解更多，联系德国哈丁．
