Tsubaki工程链的基本结构和配合类型

加拿大的TsubakiʼS的连锁产品组合包括工程连锁。这些都是由Tsubaki团队特别构建和测试的，以超过其他链，并使应用程序更具成本效益。它们是完美的卫生环境，极端温度，冰柜，或暴露在腐蚀性化学品，户外，或过度潮湿。

每个链都有三个基本维度:节距，滚子直径，内连杆宽度。当这些尺寸相等时，链条与链轮是兼容的。

压合或滑动配合

工程链有两种结构:压紧配合或滑移配合。压紧配合是更常见的一种，它将销和侧边箍紧密地配合在一起，以保持销和衬套绕固定点旋转并增加链条ʼS疲劳寿命。滑装链在销钉和侧边条之间有一个宽松的配合，这使装配更容易。

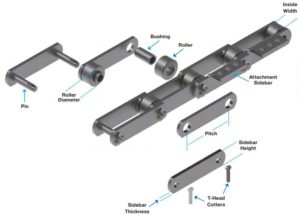

以下元素构成椿本工程链:

• 销。销将内链与外链连接，并沿运动方向传递链张力，同时接收来自所传递物体的垂直反作用力。这是一种必要的强度轴承组件，要求高的耐磨性。
• 衬套。另一个承受强度的部件，在链轮啮合时接受拉力。但它的主要用途是作为轴承部件。外径受与滚轮滑动的磨损影响ʼ滚子旋转时的内径为S，内径受滑动与销钉之间的磨损影响ʼS的外径。
• 辊。这与衬套形成滑移配合，当与链轮啮合时，其旋转降低了链轮齿的磨损。辊子的转动也减轻了来自齿的冲击和磨损，同时减少了链拉阻力。
• 侧边栏。在支撑物体时，接受沿运动方向的拉伸载荷和垂直反作用力。
• 附件栏。一些侧边栏设计为容纳板条、围裙、固定装置等附件。
• 形销。插入和弯曲，以确保销完全与侧边条啮合后，外板压合销。

要了解更多，接触椿本．

---
